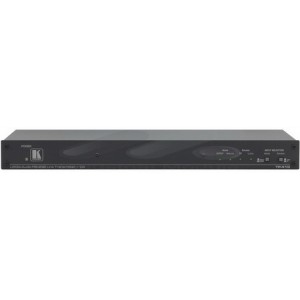

Коммутатор сигналов VGA, RS-232 и аудио

Заказать в один клик
* Внимание! Мы не работаем с физическими лицами
Цена: по запросу
Артикул: TP-410Подобрать аналог
Производитель: Kramer

TP-410. Купить TP-410 коммутатор сигналов vga, rs-232 и аудио от Kramer


TP-410 - высококачественный коммутатор и передатчик компьютерного графического сигнала с разрешением до WUXGA, сигналов управления и аудио сигнала (аналогового стереофонического или S/PDIF) по кабелю на витой паре. Входной компьютерный графический сигнал, стереофонический аналоговый аудио сигнал или S/PDIF, сигналы интерфейса RS-232/RS-485/Ethernet распределяются после преобразования на десять выходов для передачи по витой паре. Прибор позволяет выбрать один из двух своих входов (витую пару TP от предыдущего передатчика либо вход VGA + аудио + управление). Входы VGA + аудио + управление имеют также и проходные выходы для контроля сигнала или каскадирования приборов. Кроме VGA и аудио, прибор позволяет производить обмен командами по RS-232, RS-485 или Ethernet с удаленными устройствами (подключаемыми к выходам на витую пару). Назначение команд и прием ответных посылок от устройств гибко программируются в приборе. Каскадное включение нескольких TP-410 позволяет строить большие системы распределения аудио-видео сигналов и сигналов управления (до 150 устройств), с возможностью индивидуальной адресации управления на устройства. Эмулятор EDID, встроенный по входу VGA прибора, позволяет получить надежное подключение источника видеосигнала.

Внимание! Подключение входов и выходов TP к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

Основные особенности:
  • разрешение до WUXGA и 2K
  • интерфейсы RS-232, RS-485, а также Ethernet (LAN) используются как для управления самим прибором, так и для обмена данными с удаленным оборудованием
  • эмулятор EDID по входу VGA с возможностью обучения
  • по одному контрольному выходу сигнала каждого формата и 10 выходов на витую пару
  • разъемы для подключения витой пары RJ-45
  • подключение аудио сигнала: 3,5-мм аудио розетки (небалансный аналоговый) и розетки RCA (S/PDIF)
  • подключение интерфейса RS-232 и RS-485: 6-контактный съемный клеммный блок (Tx, Rx, Gnd и G, B, A соответственно)
  • выбор входа (VGA + аудио + управление либо TP) кнопкой на передней панели
  • выбор типа аудио (аналоговое, цифровое) кнопкой на передней панели
  • выходы для передачи сигналов по витой паре на расстояние до 100 м (требуется специальный приемник)
  • длина линии передачи сигнала по кабелю на витой паре до 100 м (при максимальном разрешении видео)
  • кабель UTP или STP (неэкранированная или экранированная витая пара) пятой категории
  • для достижения наилучшего результата рекомендуется использовать кабель витой пары Kramer BC-XTP
  • система Power Connect™: только TP-410 должен быть подключен к источнику питания. Приемники могут получать питание от него по кабелям на витой паре (в пределах мощности источника питания)
  • универсальный источник питания ~ 100 - 240 В
  • корпус для установки в стандартную 19-дюймовую стойку (1U)
  • совместимые приемники TP-46, TP-122, TP-124, TP-124, TP-50, TP-305A, TP-310A и TP-410
Технические характеристики:
Входы1 - аудио стерео, разъем 3,5 мм mini jack (розетка)
1 - цифровое аудио S/PDIF, разъем RCA (розетка)
1 - витая пара, разъем RJ45 (розетка)
1 - VGA, разъем D-sub HD-15 (розетка)
Выходы10 - витая пара, разъемы RJ45 (розетки)
Порты1 - RS-232, клеммный блок
1 - RS-485, клеммный блок
Полоса пропускания аудиосигнала (-3 дБ)20 Гц...20 кГц (0,5 дБ)
Максимальный размах выходного сигналавидеосигнал: 1,6 В МГц; аудиосигнал 2,3 В
Разрешениедо WUXGA (1920х1200) или 2К
Частота дискретизации аудиосигнала48 кГц (S/PDIF)
Скорость передачи данных RS-232/RS-485до 19200 бит/с, полный дуплекс
Отношение сигнал/шум>80 дБ (аудиосигнал)
Коэффициент нелинейных искажений аудиотракта + шум<0,03% (аудиосигнал)
Общий коэффициент передачиаудиосигнал аналоговый-аналоговый 0 дБ
Управлениепо RS-232, RS-485, Ethernet, кнопками на передней панели; кнопка выбора типа аудио; кнопка обучения EDID; подстроечные регуляторы LEVEL и EQ для входа TP
Питаниесеть ~ 100 - 240 В, 50/60 Гц, 16 ВА
Габаритные размеры (Ш х Г х В)48,3 x 19,1 x 4,5 см (1U)
Масса3,8 кг
В комплекте:
  • коммутатор
  • сетевой шнур
  • "уши" для монтажа в стойку
