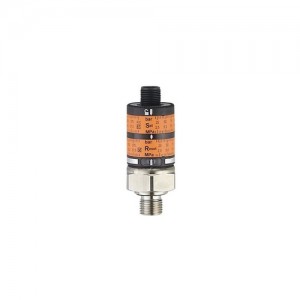

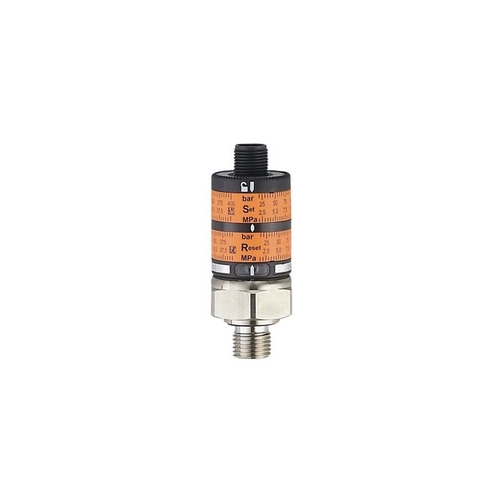

Датчик давления с интуитивной настройкой точки переключения PK6530 от IFM

Заказать в один клик
* Внимание! Мы не работаем с физическими лицами
Цена: по запросу
Артикул: PK6530Подобрать аналог
Производитель: IFM



Технические характеристики PK6530

Характеристики
Выходной сигналкоммутационный сигнал
Диапазон измерения
0…400 bar0…40 MPa
Подключение к процессурезьбовое соединение G 1/4 внешняя резьба внутренняя резьба:M5
Приложение
Применениедля общепромышленного применения
СредаЖидкие или газообразные среды
Температура измеряемой среды [°C]-25…80
Мин. разрывное давление
1600 bar160 MPa
Предел прочности по давлению
600 bar60 Mpa
Тип давленияотносительное давление
Электронные данные
Рабочее напряжение [V]9,6…32 DC
Потребление тока [mA]< 25
Мин. сопротивление изоляции [M?]100, (500 V DC)
Класс защитыIII
Защита от переполюсовкида
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал
Электрическое исполнениеPNP
Количество цифровых выходов2
Функция выходного сигналакомплементарный
Макс. падение напряжения коммутационного выхода DC [V]2
Постоянный ток нагрузки коммутационного выхода DC [mA]500
Частота переключения DC [Hz]100
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон измерения/настройки
Диапазон измерения
0…400 bar0…40 MPa
Точка срабатывания SP
20…400 bar2…40 MPa
Точка сброса rP
12…392 bar1,2…39,2 MPa
Точность/ погрешность
Погрешность точки переключения [% от конечного значения]< ± 2,5, (Точность установки)
Повторяемость [% от конечного значения]< ± 0,5, (при изменениях температуры < 10 K)
Отклонение от характеристики [% от конечного значения]< ± 1,5 (BFSL) / < ± 2,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = Установка предельного значения)
Температурный дрейф на каждые 10 К< ± 0,5
Программное обеспечение / Программирование
Настройка точки переключениянастроечные кольца
Условия эксплуатации
Температура окружающей среды [°C]-25…80
Температура хранения [°C]-40…100
Степень защитыIP 67
Испытания / одобрения
ЭMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Ударопрочность
DIN IEC 68-2-2750 г (11 ms)
Вибропрочность
DIN IEC 68-2-620 г (10…2000 Hz)
MTTF [годы]641
Директива по оборудованию под давлениемХорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу
Механические данные
Вес [g]95
МатериалPBT (полибутилентерефталат), PC, FKM, нерж. сталь (1.4404 / 316L)
Материалы корпуса в контакте с изм. средойнерж. сталь (1.4404 / 316L), FKM
Мин. кол-во циклов давления50 миллионов
Момент затяжки [Nm]25
Подключение к процессурезьбовое соединение G 1/4 внешняя резьба внутренняя резьба:M5
Встроенный ограничительнет (можно модифицировать)
Дисплеи / Элементы управления
Дисплей
режим работысветодиод, зелёный
Состояние выходасветодиод, жёлтый
Со шкалойда
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12
PK6530-00 — 29.04.2014 —
