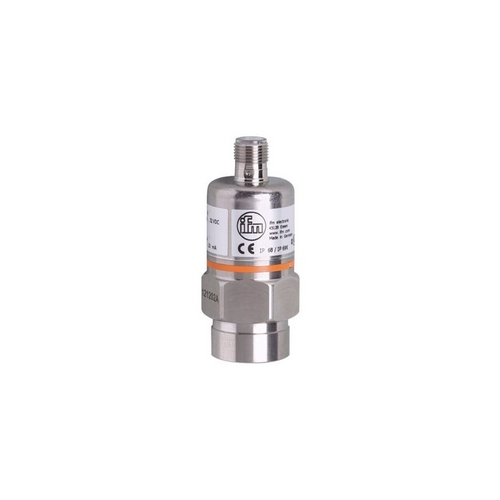

Датчик давления с керамической измерительной ячейкой PA3029 от IFM

Заказать в один клик
* Внимание! Мы не работаем с физическими лицами
Цена: по запросу
Артикул: PA3029Подобрать аналог
Производитель: IFM



Технические характеристики PA3029

Характеристики
Выходной сигналаналоговый сигнал
Диапазон измерения

Технические характеристики *артикул*

-1…0 bar-1000…0 mbar-14,5…0 psi-100…0 kPa
Подключение к процессурезьбовое соединение G 1/4 внутренняя резьба
Приложение
Особенностипозолоченные контакты
Применениедля общепромышленного применения
СредаЖидкие или газообразные среды
Температура измеряемой среды [°C]-25…90, (по запросу: -40…90 °C)
Мин. разрывное давление

Технические характеристики *артикул*

30 bar435 psi3 MPa
Предел прочности по давлению

Технические характеристики *артикул*

10 bar145 psi1 Mpa
Тип давленияотносительное давление, вакуум
Электронные данные
Рабочее напряжение [V]9,6…32 DC
Мин. сопротивление изоляции [M?]100, (500 V DC)
Класс защитыIII
Защита от переполюсовкида
Входы/выходы
Количество входов и выходовКоличество аналоговых выходов: 1
Выходы
Общее количество выходов1
Выходной сигналаналоговый сигнал
Количество аналоговых выходов1
Аналоговый выход по току [mA]4…20
Наиб.нагрузка [?]720, (Ub = 24 V, (Ub — 9,6 V) / 20 mA)
Защита от перегрузок по токуда
Диапазон измерения/настройки
Диапазон измерения

Технические характеристики *артикул*

-1…0 bar-1000…0 mbar-14,5…0 psi-100…0 kPa
Точность/ погрешность
Повторяемость [% диапазона]< 0,1, (при изменениях температуры < 10 K)
Отклонение от характеристики [% диапазона]< ± 0,25 (BFSL) / < ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = Установка предельного значения)
Долговременная стабильность [% диапазона]< ± 0,05, (за 6 месяцев)
Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]0,1, (0…80 °C)
Температурный коэффициент диапазона [% от диапазона измерения / 10 K]0,2, (0…80 °C)
Время реакции
Время нарастания переходной характеристики аналогового выхода [ms]3
Условия эксплуатации
Температура окружающей среды [°C]-25…80
Температура хранения [°C]-40…100
Степень защитыIP 65
Испытания / одобрения
ЭMC

Технические характеристики *артикул*

EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение30 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 ВЧ проводимость10 V
Излучение помехв соответствии с автомобильной директивой 2004/104/EG
CISPR 25
Помехоустойчивостьв соответствии с автомобильной директивой 2004/104/EG
ISO 11452-2 ВЧ излучение100 V/m
ISO 7637-2 pulseУровень 4
Ударопрочность

Технические характеристики *артикул*

DIN EN 60068-2-2750 г (11 ms)
DIN EN 61373Категория 3
Вибропрочность

Технические характеристики *артикул*

DIN EN 60068-2-620 г (10…2000 Hz)
DIN EN 61373Категория 2
MTTF [годы]506
Директива по оборудованию под давлениемХорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу
Применение на железной дороге

Технические характеристики *артикул*

DIN EN 50155 / IEC 60571Klasse T3, C1, S1
Механические данные
Вес [g]222,5
Материалнерж. сталь (1.4404 / 316L), FKM, PA (полиамид), EPDM/X
Материалы корпуса в контакте с изм. средойнерж. сталь (1.4305/303), керамика, FKM
Мин. кол-во циклов давления100 миллионов
Подключение к процессурезьбовое соединение G 1/4 внутренняя резьба
Встроенный ограничительнет (можно модифицировать)
anzeigen-bedienelemente
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12, Контакты: позолоченый
PA3029-01 — 16.11.2012 —
