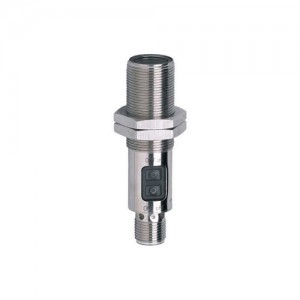

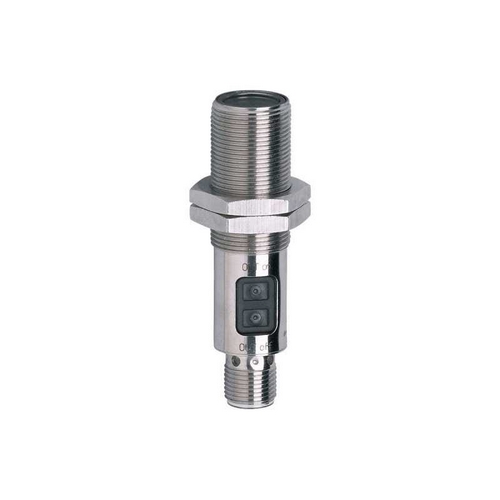

Датчик диффузного отражения с функцией подавления заднего фона OGH500 от IFM

Заказать в один клик
* Внимание! Мы не работаем с физическими лицами
Цена: по запросу
Артикул: OGH500Подобрать аналог
Производитель: IFM



Технические характеристики OGH500

Характеристики
Тип светакрасный свет
КорпусРезьбовой корпус
Размеры [mm]M18 x 1 / L = 72
Приложение
ОсобенностиПодавление заднего фона
Функциональный принципДатчик диффузного отражения
Электронные данные
Рабочее напряжение [V]10…36 DC
Потребление тока [mA]25
Класс защитыII
Защита от переполюсовкида
Тип светакрасный свет
Длина волны [nm]624
Выходы
Электрическое исполнениеPNP
Функция выходного сигналаРежим срабатывания на свет / затемнение, (программируемый)
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]150, (200 (…60 °C))
Частота переключения DC [Hz]1000
Заводская настройка
Режим срабатывания на свет
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Диапазон [mm]15…300, (белая бумага 200 x 200 mm 90 % отражение)
Диапазон для белого объекта (90 % отражение) [mm]15…300
Диапазон для серого объекта (18 % отражение) [mm]15…290
Диапазон для черного объекта (6 % отражение) [mm]15…190
Настраиваемый диапазонда
Макс. диаметр светового пятна [mm]25
Размеры светового пятна по отношению кпри максимальном диапазоне
Доступно подавление заднего фонада
Условия эксплуатации
Температура окружающей среды [°C]-25…80
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 60947-5-2
MTTF [годы]362
Механические данные
Вес [g]61,1
КорпусРезьбовой корпус
Размеры [mm]M18 x 1 / L = 72
Обозначение резьбыM18 x 1
Материалнерж. сталь (1.4404 / 316L), PA (полиамид), LCP, EPDM, TPU
Материал линз
PMMA
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, жёлтый
Принадлежности
Комплект поставки
крепежные гайки: 2 x
Примечания
Примечания
Напряжение питания ‘supply class 2’ согласно cULus
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12
диаграммы и графики
a:датчик
b:объект
c:задний фон
x:расстояние датчик/объект [mm]
y:мин. расстояние объект/задний фон [mm]
линия точности
x:расстояние датчик/объект [mm]
y:мин. расстояние объект/задний фон [mm]
1 =объект черный (6 % отражение) , задний фон (белый 90 % отражение)
2 =объект серый (отражение 18 %) , задний фон (белый 90 % отражение)
3 =объект белый (отражение 90 %) , задний фон (белый 90 % отражение)
OGH500-00 — 23.05.2011 —
