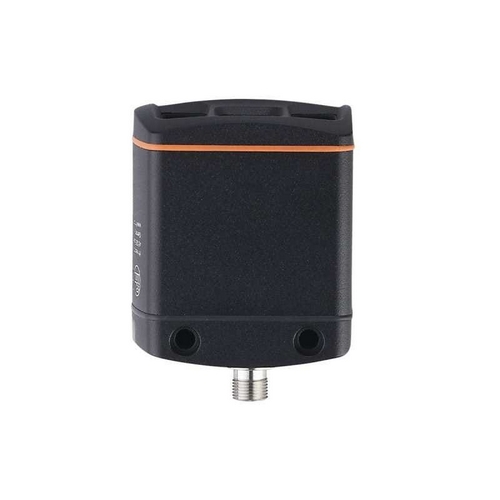

3d-датчик O3D304 от IFM

Заказать в один клик
* Внимание! Мы не работаем с физическими лицами
Цена: по запросу
Артикул: O3D304Подобрать аналог
Производитель: IFM



Технические характеристики O3D304

Характеристики
Разрешение изображения 3D [px]176 x 132
Угол обзора 3D [°]70 x 51, (номинальное значение без коррекции искажений объектива)
Макс. скорость считывания [Hz]25
Коммуникационный интерфейсEthernet
Размеры [mm]72 x 67,1 x 82,6
Приложение
Применениеизмерение размеров объекта, мониторинг целостности групповой упаковки, Контроль уровня, измерение расстояния, измерение объема
Электронные данные
Рабочее напряжение [V]20,4…28,8 DC, (EN 61131-2)
Потребление тока [mA]< 2400, (пиковый ток импульсный, типичное значение: 420, максимальное значение: 1600)
Мощность [W]10, (типичное значение)
Класс защитыIII
Датчик изображенияPMD 3D ToF-Chip
Встроенная подсветкада, (Инфракрасный: 850 nm невидимое излучение светодиод)
Входы/выходы
Количество входов и выходовКоличество цифровых входов: 2, Количество цифровых выходов: 3, Количество аналоговых выходов: 1
Входы
Количество цифровых входов2
Триггер24 V PNP/NPN (IEC 61131-2 Typ 3)
Входная цепь цифровых входов24 V PNP/NPN, (конфигурируемый, IEC 61131-2 Typ 3)
Выходы
Общее количество выходов3
Количество цифровых выходов3, (конфигурируемый)
Функция выходного сигнала24 V PNP/NPN, (EN 61131-2)
Макс. падение напряжения коммутационного выхода DC [V]1
Макс. допустимая токовая нагрузка на каждый выход [mA]100
Количество аналоговых выходов1
Аналоговый выход по току [mA]4…20
Наиб.нагрузка [?]500
Аналоговый выход по напряжению [V]0…10
Мин. сопротивление нагрузки [?]10000
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Рабочее расстояние срабатывания [mm]300…8000
Примечание к рабочему расстоянию
размер объекта: 200 x 200 mm
отражательная способность: 18 %
Разрешение изображения 3D [px]176 x 132
Угол обзора 3D [°]70 x 51, (номинальное значение без коррекции искажений объектива)
Макс. скорость считывания [Hz]25
Диапазон измерения/настройки
Диапазон измерения [m]< 30
Программное обеспечение / Программирование
Выбор параметровчерез ПК с помощью ifm Vision Assistant
Интерфейсы
Коммуникационный интерфейсEthernet
Ethernet
Количество интерфейсов Ethernet1
Стандарт передачи10Base-T, 100Base-TX
Скорость передачи10, 100
ПротоколTCP/IP, PROFINET IO, Ethernet/IP
Заводские настройки
IP-адресс: 192.168.0.69
маска подсети: 255.255.255.0
IP — адрес шлюза: 192.168.0.201
Условия эксплуатации
Температура окружающей среды [°C]-10…50
Температура хранения [°C]-40…85
Степень защитыIP 65, IP 67
Макс. защищенность от внешней засветки [klx]8, (с уменьшенной точностью измерения и повторяемостью: < 100)
Испытания / одобрения
ЭMC
DIN EN 61000-6-4Излучение помех / промышленные среды
DIN EN 61000-6-2Помехоустойчивость / промышленные среды
Ударопрочность
DIN EN 60068-2-2750 г / (11 ms) неповторяющийся
DIN EN 60068-2-2740 г / (6 ms) повторяющийся
Вибропрочность
DIN EN 60068-2-62 г / (10…150 Hz)
DIN EN 60068-2-642,3 г RMS / (10…500 Hz)
Фотобиологическая безопасностьисключенная группа, (DIN EN 62471)
Электробезопасность
DIN EN 61010-2-201подача питания только через цепи PELV
Механические данные
Вес [g]766
Размеры [mm]72 x 67,1 x 82,6
Материалкорпус: алюмин. литьё под давлением, фронтальная оптика: Gorilla Glass, Функции дисплея: PA (полиамид)
Дисплеи / Элементы управления
Дисплей
Функция2 x светодиод, зелёный Ethernet режим работы
Состояние выхода2 x светодиод, жёлтый OUT 1 OUT 2
Принадлежности
Комплект поставки
Карта памяти USB с программным обеспечением и документацией
защитные колпачки
Примечания
Упаковочная величина1 шт.
электрическое подключение — Ethernet
Разъем: 1 x M12
электрическое подключение — Подключение к процессу
Разъем: 1 x M12
Другие данные
размер поля зрения с коррекцией искажений объектива
диапазон измерения / расстояния [m]Длина [m]Ширина [m]
0,500,400,55
1,000,801,10
2,001,602,20
3,002,403,30
4,003,204,40
5,004,005,50
O3D304-00 — 11.02.2019 —
