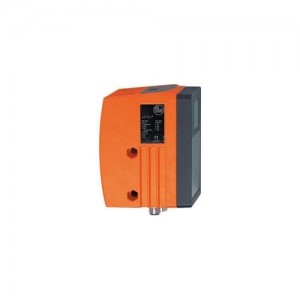

3d-датчик O3D200 от IFM

Заказать в один клик
* Внимание! Мы не работаем с физическими лицами
Цена: по запросу
Артикул: O3D200Подобрать аналог
Производитель: IFM



Технические характеристики O3D200

Характеристики
Разрешение изображения 3D [px]64 x 48
Угол обзора 3D [°]40 x 30
Макс. скорость считывания [Hz]20
Коммуникационный интерфейсEthernet
Размеры [mm]123,5 x 75 x 95
Электронные данные
Допустимое отклонение рабочего напряжения [%]10
Рабочее напряжение [V]24 DC
Потребление тока [mA]пиковый ток импульсный: 3250, типичное значение: 960
Мощность [W]16
Класс защитыIII
Датчик изображенияPMD 3D ToF-Chip
Встроенная подсветкада, (Инфракрасный: 850 nm невидимое излучение светодиод класс 1)
Входы/выходы
Количество входов и выходовКоличество цифровых входов: 2, Количество цифровых выходов: 2
Входы
Количество цифровых входов2
Триггер24 V PNP (IEC 61131-2 Typ 1)
Входная цепь цифровых входов24 V PNP, (конфигурируемый, IEC 61131-2 Typ 1)
Выходы
Общее количество выходов2
Количество цифровых выходов2, (конфигурируемый)
Функция выходного сигнала24 V PNP
Макс. падение напряжения коммутационного выхода DC [V]1
Макс. допустимая токовая нагрузка на каждый выход [mA]100
Аналоговый выход по току [mA]4…20
Наиб.нагрузка [?]300
Аналоговый выход по напряжению [V]0…10
Мин. сопротивление нагрузки [?]10000
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Разрешение изображения 3D [px]64 x 48
Угол обзора 3D [°]40 x 30
Макс. скорость считывания [Hz]20
Программное обеспечение / Программирование
Выбор параметровс помощью 2 программирующих кнопок и 10-сегментного дисплея или ПК/ноутбука с программным обеспечением
Интерфейсы
Коммуникационный интерфейсEthernet
Ethernet
Количество интерфейсов Ethernet1
Стандарт передачи10Base-T, 100Base-TX
Скорость передачи10, 100
Заводские настройки
IP-адресс: 192.168.0.69
маска подсети: 255.255.255.0
IP — адрес шлюза: 192.168.0.201
MAC-адресс: см. типовую бирку
Условия эксплуатации
Температура окружающей среды [°C]-10…50
Температура хранения [°C]-40…85
Степень защитыIP 67
Испытания / одобрения
MTTF [годы]55
Механические данные
Вес [g]1179
Размеры [mm]123,5 x 75 x 95
Материалкорпус: алюмин. литьё под давлением, фронтальная оптика: PMMA, окно дисплея: PC
Дисплеи / Элементы управления
Дисплей
Состояние выхода4 x светодиод, жёлтый
4 x светодиод, зелёный
10-сегментный дисплей, 4-значный
Примечания
РекомендацииДля 8-полюсных разъемов цвета жил не стандартизированы., Обратите внимание на проводку датчика и разъемов (см. техническую спецификацию).
Упаковочная величина1 шт.
электрическое подключение — Ethernet
Разъем: 1 x M12
электрическое подключение — Подключение к процессу
Разъем: 1 x M12
Другие данные
Размеры поля зрения
диапазон измерения / расстоянияДлинаШиринаПиксели [mm]минимальная поверхность объекта
5004202907 x 713 x 13
100084058013 x 1326 x 26
1500126087020 x 2039 x 39
20001680116026 x 2653 x 53
25002100145033 x 3366 x 66
30002520174039 x 3979 x 79
35002940203046 x 4692 x 92
40003360232053 x 53105 x 105
45003780261059 x 59118 x 118
50004200290066 x 66131 x 131
55004620319072 x 72144 x 144
60005040348079 x 79158 x 158
Для надежного обнаружения объект должен быть обнаружен не менее 2 х 2 пикселями
O3D200-01 — 11.11.2014 —
