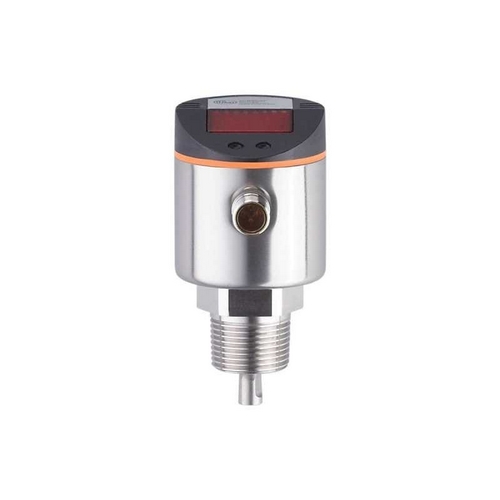

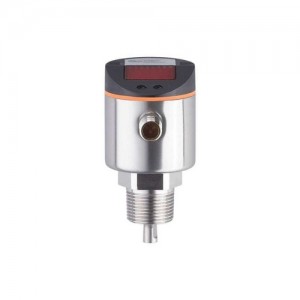

Датчик уровня (управляемый микроволновой радар) LR8300 от IFM

Заказать в один клик
* Внимание! Мы не работаем с физическими лицами
Цена: по запросу
Артикул: LR8300Подобрать аналог
Производитель: IFM



Технические характеристики LR8300

Характеристики
Количество входов и выходовКоличество цифровых выходов: 4
Длина зонда L [mm]100…1600
Подключение к процессу3/4? NPT
Приложение
Особенностипозолоченные контакты
СредаЖидкие среды
Диэлектрическая постоянная среды? 5
Рекомендуемые средыВода, жидкости на водной основе
Запрещается использовать дляСм. инструкцию по эксплуатации, глава ‘Применение в соответствии с назначением’
Температура измеряемой среды [°C]-25…80, (90 < 1 h)
Давление в резервуаре [bar]-1…16
MAWP (для применения в соответствии с CRN) [bar]16
Электронные данные
Рабочее напряжение [V]18…30 DC
Потребление тока [mA]< 30
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s]< 3
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 4
Выходы
Общее количество выходов4
Выходной сигналкоммутационный сигнал, IO-Link
Электрическое исполнениеPNP
Количество цифровых выходов4
Функция выходного сигналанормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]200
Защита от короткого замыканияда
Тип защиты от короткого замыканияТемпературный , синхронизируемый
Защита от перегрузок по токуда
Диапазон измерения/настройки
Длина зонда L [mm]100…1600
Активный диапазон A [mm]L-40
Неактивная область I1 / I2 [mm]30 / 10
Частота дискретизации [Hz]4
Настройка параметров в пределах
Точка срабатывания SP [mm]? 15…L-30
Точка сброса rP [mm]? 10…L-35
С шагом в [mm]5
Гистерезис [mm]> 5
Точность/ погрешность
Повторяемость [mm]± 5
Погрешность измерения [mm]± 7
Погрешность смещения [mm]5
Разрешение [mm]1
Температурный дрейф на каждые 10 К± 0,2 %
Интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9 CDV
Профилинет
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные1
Бинарные рабочие данные4
Миним.время рабочего цикла [ms]2,3
Поддерживаемые DeviceID

Технические характеристики *артикул*

Режим работыID прибора
по умолчанию11
Условия эксплуатации
Температура окружающей среды [°C]-25…60
Температура хранения [°C]-40…85
Степень защитыIP 67
Испытания / одобрения
ЭMC

Технические характеристики *артикул*

DIN EN 61000-6-2
DIN EN 61000-6-3в закрытых металлических резервуарах
DIN EN 61000-6-4в пластмассовых или открытых металлических резервуарах
Ударопрочность

Технические характеристики *артикул*

DIN EN 60068-2-2750 г (11 ms) / 25 г (6 мс) с опорным зондом 0,5 м
Вибропрочность

Технические характеристики *артикул*

DIN EN 60068-2-65 г (10…2000 Hz) / 1 г (5…200 Гц) с опорным зондом 0,5 м
MTTF [годы]205
Механические данные
Вес [g]354,5
Материалнерж. сталь (1.4301/304), нерж. сталь (1.4404 / 316L), FKM, PBT (полибутилентерефталат), PC, PEI, TPE-V
Материалы корпуса в контакте с изм. средойнерж. сталь (1.4305/303), подключение датчика: нерж. сталь (1.4435 / 316L), PTFE (тефлон), FKM
Подключение к процессу3/4? NPT
Дисплеи / Элементы управления
Дисплей

Технические характеристики *артикул*

Дисплей3 x светодиод, зелёный
Состояние выхода4 x светодиод, жёлтый
Уровень заполнениябуквенно-цифровой дисплей, 4-значный
параметрированиебуквенно-цифровой дисплей, 4-значный
Примечания
РекомендацииДля 8-полюсных разъемов цвета жил не стандартизированы., Обратите внимание на проводку датчика и разъемов (см. техническую спецификацию)., Пожалуйста, см. техническое примечание в закладке ‘Файлы для скачивания’
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12, Контакты: позолоченый
диаграммы и графики

Технические характеристики *артикул*

Отклонение измерения D в пределах диапазона активных стержней
LR8300-04 — 08.01.2020 —
