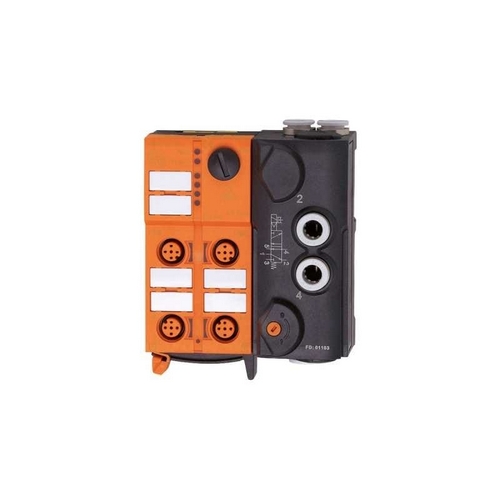

As-i airbox с технологией быстрого монтажа AC5246 от IFM

Заказать в один клик
* Внимание! Мы не работаем с физическими лицами
Цена: по запросу
Артикул: AC5246Подобрать аналог
Производитель: IFM



Технические характеристики AC5246

Приложение
Температура измеряемой среды [°C]-10…50
Электронные данные
Рабочее напряжение [V]26,5…31,6 DC
Общее потребление тока из AS-i [mA]300
Встроенный ‘Watchdog’да
Входы/выходы
Количество входов и выходовКоличество цифровых входов: 4, Количество пневматических выходов: 1
Входы
Количество цифровых входов4
Входная цепь цифровых входовPNP
Питание выходов датчикаAS-i
Напряжение питания [V]20…30, (через плоский кабель)
Макс. суммарный ток нагрузки входов [mA]200
Входной ток High [mA]6…10
Входной ток Low [mA]0…2
Мин. коммутационный уровень сигнала high [V]11
Аналоговые входы защищены от короткого замыканияда
Выходы
Электрическое исполнениеAS-i
Количество пневматических выходов1, (пневматический выход Н.О./Н.З. по выбору , моностабильный)
Условия эксплуатации
Температура окружающей среды [°C]-10…55
Степень защитыIP 65, IP 67
Испытания / одобрения
ЭMC

Технические характеристики *артикул*

EN 50295
IEC 61000-6-2
MTTF [годы]317
AS-i классификация
AS-i версия2.11, 3.0
Адресация AS-iразъем для адресации
Расширенный режим адресациида
AS-i профильS-7.A.E
AS-i конфигурация ввода/вывода [hex]7
ID код AS-i [hex]A.E
AS-i сертификат в стадии подготовкида
Биты данных

Технические характеристики *артикул*

Бит данныхD0D1D2D3
Вход1234
РазъёмI-1/2I-1/2 I-2I-3/4I-3/4 I-4
Контакт42 442 4
пневматический выход4
Механические данные
Вес [g]365,5
Способ монтажабыстрый монтаж
МатериалPA (полиамид), POM, Прокалывающие контакты: CuSn6 никелированное и оловянное покрытие
Пневматическая система1 x 5/2- ходовые золотниковые клапаны без перекрывания
Рабочий диапазон давления [bar]3…8
Рабочий диапазон давления [MPa]0,3…0,8
Рабочий диапазон давления [psi]43,5…116
Воздушный поток при 6/5 bar [l/min]500
Консистенция сжатого воздухаСжатый воздух класса 6-3-1, сжатый воздух класса 6-3-4
Ручное управлениесжатие/разблокировка или сжатие/поворот/блокировка
Трубные фитинги8 mm
Воздухоотводвоздухоотвод можно освободить через трубное соединение
Дисплеи / Элементы управления
Дисплей

Технические характеристики *артикул*

режим работысветодиод, зелёный
ошибкисветодиод, красный
Функциясветодиод, жёлтый
Принадлежности
Комплект поставки

Технические характеристики *артикул*

нижняя часть
Принадлежности (необязательные)

Технические характеристики *артикул*

Монтажная доска:, E74999
Нижняя часть модуля:, E75000
Защитный колпачок: M12, E73004
Уплотняющая заглушка:, E75231
Глушитель:, E75232
L-образный фитинг типа ‘Push-in’:, E75228
Т-образный фитинг типа ‘Push-in’:, E75227
Примечания
Примечания

Технические характеристики *артикул*

В случае непневматического управления, необходимо вложить уплотнитель E75231.
Избегайте попадания грязи и пыли.
Не подключайте какую-либо из следующих точек к внешнему напряжению:
L-, L+, I-1, I-2, I-3, I-4
Присоединения электрически связаны с кабелем AS-i.
См. указания по сжатому воздуху и электромагнитной совместимости/ESD в разделе ‘Файлы для скачивания’.
Упаковочная величина1 шт.
электрическое подключение
Соединениебыстрая технология монтажа для плоского кабеля AS-i: , возможны три направления
СоединениеРазъем: M12
диаграммы и графики
Пневматический символ

Технические характеристики *артикул*

1 x 5/2- ходовые золотниковые клапаны без перекрывания моностабильный
AC5246-00 — 21.09.2012 —
