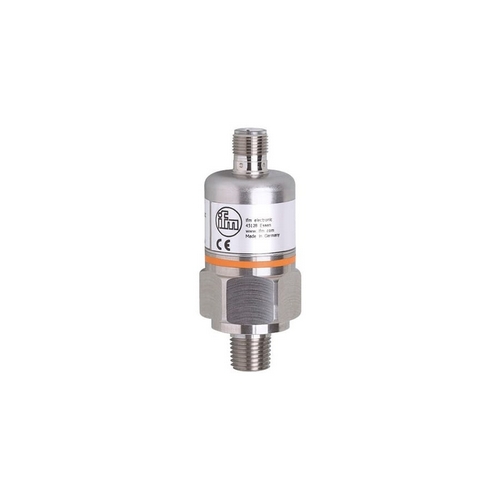

Датчик давления с керамической измерительной ячейкой PX9116 от IFM

Заказать в один клик
* Внимание! Мы не работаем с физическими лицами
Цена: по запросу
Артикул: PX9116Подобрать аналог
Производитель: IFM



Технические характеристики PX9116

Характеристики
Выходной сигналаналоговый сигнал
Диапазон измерения [psi]0…30
Подключение к процессурезьбовое соединение 1/4? NPT внешняя резьба внутренняя резьба:M5
Приложение
Особенностипозолоченные контакты
Применениедля общепромышленного применения
СредаЖидкие или газообразные среды
Температура измеряемой среды [°C]-25…90
Мин. разрывное давление [psi]725
Предел прочности по давлению [psi]290
Тип давленияотносительное давление
Электронные данные
Рабочее напряжение [V]16…32 DC
Потребление тока [mA]< 18
Мин. сопротивление изоляции [M?]100, (500 V DC)
Класс защитыIII
Защита от переполюсовкида
Входы/выходы
Количество входов и выходовКоличество аналоговых выходов: 1
Выходы
Общее количество выходов1
Выходной сигналаналоговый сигнал
Количество аналоговых выходов1
Аналоговый выход по напряжению [V]0…10
Мин. сопротивление нагрузки [?]2000
Защита от перегрузок по токуда
Диапазон измерения/настройки
Диапазон измерения [psi]0…30
Точность/ погрешность
Повторяемость [% диапазона]< 0,15, (при изменениях температуры < 10 K)
Отклонение от характеристики [% диапазона]< ± 0,35 (BFSL) / < ± 0,75 (LS), (BFSL = прямая линия наилучшего соответствия, LS = Установка предельного значения)
Долговременная стабильность [% диапазона]< ± 0,05, (за 6 месяцев)
Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]0,2, (0…80 °C)
Температурный коэффициент диапазона [% от диапазона измерения / 10 K]0,3, (0…80 °C)
Время реакции
Время нарастания переходной характеристики аналогового выхода [ms]3
Условия эксплуатации
Температура окружающей среды [°C]-25…80
Температура хранения [°C]-40…100
Степень защитыIP 65
Испытания / одобрения
ЭMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение30 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 ВЧ проводимость10 V
Излучение помехв соответствии с автомобильной директивой 2004/104/EG / CISPR 25
Помехоустойчивостьв соответствии с автомобильной директивой 2004/104/EG / ISO 11452-2
ВЧ излучение100 V/m
Устойчивость к импульсным помехамISO 7637-2 / Степень воздействия 3
Ударопрочность
DIN IEC 68-2-2750 г (11 ms)
Вибропрочность
DIN IEC 68-2-620 г (10…2000 Hz)
MTTF [годы]550
Директива по оборудованию под давлениемХорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу
Механические данные
Вес [g]212
Материалнерж. сталь (1.4404 / 316L), FKM, PA (полиамид), EPDM/X
Материалы корпуса в контакте с изм. средойнерж. сталь (1.4305/303), керамика, FKM
Мин. кол-во циклов давления100 миллионов
Подключение к процессурезьбовое соединение 1/4? NPT внешняя резьба внутренняя резьба:M5
Встроенный ограничительнет (можно модифицировать)
anzeigen-bedienelemente
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12, Контакты: позолоченый
PX9116-00 — 22.11.2012 —
