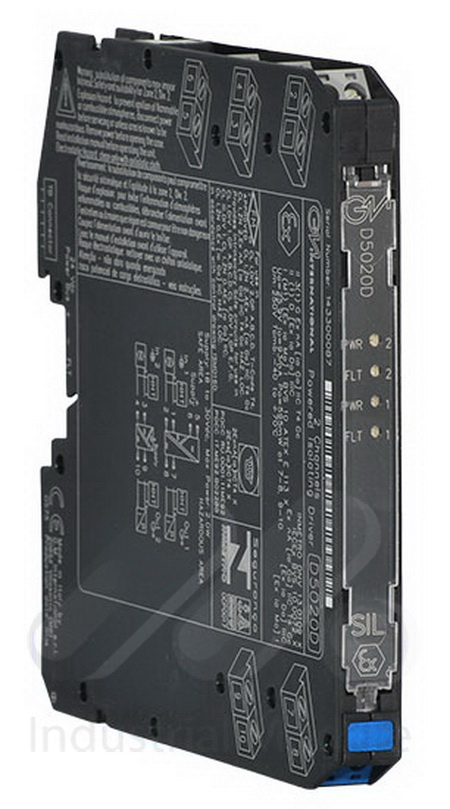

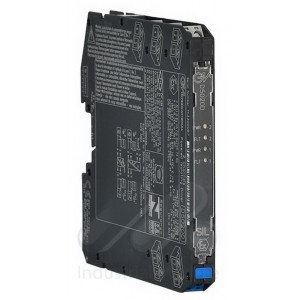

Изолированный драйвер искробезопасный 1 канальный D5020D

Заказать в один клик
* Внимание! Мы не работаем с физическими лицами
Цена: по запросу
Артикул: D5020DПодобрать аналог
Производитель: GM International

Общее описание:

Двухканальные драйверы D5020D - это модули аналоговых выходов для применений, требующих уровень функциональной безопасности SIL 3 (в соответствии со стандартом МЭК 61508), в системах, связанных с обеспечением безопасности на производствах с повышенным риском.

Они обеспечивают гальваническую развязку и передачу сигналов 4-20 мА от контроллера, находящегося в безопасной зоне, на нагрузку до 700 Ом в опасную зону. Имеют высокую нагрузочную способность: 15 В при токе 20 мА в сочетании с низким падением напряжения на входах.

Характеристики

СПЕЦИФИКАЦИЯ: Pусский язык  D5020D Спецификация (Pусский) (скачать PDF 346 KB)
Питание 24 В пост. номинально (от 18 до 30 В пост.), защита от обратной полярности, уровень пульсаций 5 Vpp, внутренний предохранитель 2 A с задержкой.
Потребляемый ток при 24 В
 70 мА при выходном токе 20 мA на нагрузке 500 Ом.
Рассеиваемая мощность
 1.30 Вт при напряжении питания 24 В и выходном токе 20 мА на нагрузке 500 Ом.
Изоляция (тестовое напряжение)
 И.Б. выход / вход 2500 В; И.Б. выход / Питание 2500 В; И.Б. выход / Аварийный выход 2500 В; Вход / Питание 500 В; Между входами 500 В; Вход / Аварийный выход 500 В; Аварийный выход / Цепи питания 500 В; Между аварийными выходами 500 В.
ВХОД
 4 - 20 мА, падение напряжения на входе 2.5 В, защита от обратной полярности в нормальном режиме. Входное сопротивление 5 KОм при обнаружении неисправности полевого контура (ток 2 мA при напряжении 10 - 30 В пост.).
ВЫХОД
 4 - 20 мА на нагрузке до 700 Ом.
Время реакции
 25 мс (при скачке уровня сигнала с 0 до 100 %).
Выходные пульсации
  20 мВ эфф. на коммуникационной нагрузке 250 Ом в диапазоне частот 0.5 - 2.5 KГц.
Частотный диапазон
 0.5 - 2.5 KГц в пределах 3 дБ в обоих направлениях (HART протокол).
Обнаружение неисправностей
 Обнаруживаются обрыв и короткое замыкание полевого контура; обнаружение короткого замыкания отключается с помощью DIP переключателя.
Обнаружение короткого замыкания выхода
 Сопротивление нагрузки < 50 Ом или < 100 Ом, выбирается DIP переключателем (ток срабатывания 2 мA).
Обнаружение обрыва
 Сопротивление нагрузки > (21 В / Ток петли) - 300 Ом (например, если ток петли = 20 мА
Аварийная сигнализация
 Оптоизолированный транзистор с открытым коллектором (выход обесточивается в аварийной ситуации). Может использоваться при установке модулей D5020D на объединительной плате.
Параметры транзистора с открытым коллектором
 100 мА при 35 В пост. (падение напряжения 1.5 В).
Ток утечки
  50 мкА при 35 В пост.
Время реакции
 30 мс, номинально.
Метрологические характеристики
Соответствуют номинальным условиям
 напряжение питания 24 В, сопротивление нагрузки 250 Ом, температура окружающей среды 23 ± 1 °C.
Основная приведенная погрешность
  ± 0.1 % от полной шкалы.
Нелинейность
  ± 0.1 % от полной шкалы.
Влияние напряжения питания
  ± 0.02 % от полной шкалы при изменении напряжения питания от минимального до максимального значения.
Влияние сопротивления нагрузки
  ± 0.1 % от полной шкалы при изменении сопротивления нагрузки от 0 до 100%.
Дополнительная температурная погрешность
  ± 0.01 % от полной шкалы для нуля и максимального значения диапазона на 1 °C изменения температуры.
Соответствие
 Соответствуют требованиям маркировки CE, директиве АТЕХ 94/9 ЕС и директиве 2004/108/CE по электромагнитной совместимости.
Условия окружающей среды
Рабочие
 Диапазон температур от – 40 до + 70 °C, отн. влажность 95%, до 55 °C.
Хранение
 Диапазон температур от – 45 до + 80 °C.
