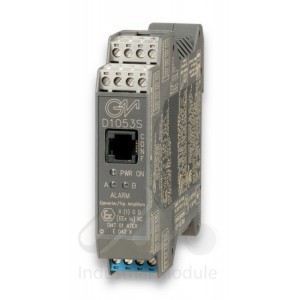

Преобразователь аналоговых сигналов D1053S

Заказать в один клик
* Внимание! Мы не работаем с физическими лицами
Цена: по запросу
Артикул: D1053SПодобрать аналог
Производитель: GM International

Общее описание:

Одноканальный преобразователь аналоговых сигналов и пороговый усилитель D1053S принимает токовый сигнал или напряжение, поступающие от датчиков-преобразователей с внешним питанием, находящихся в опасной зоне, обеспечивает гальваническую развязку сигнала и передает его на нагрузку в безопасную зону. Выходной сигнал может быть линейным или инверсным. Кроме преобразователя в модуле имеются два пороговых усилителя с релейными SPST (одна группа контактов на одно направление) выходами для системы аварийной сигнализации. Каждый из них может включать или выключать реле аварийной сигнализации при выходе сигнала за верхний, нижний пороги, может устанавливаться порог при пуске LOW STARTUP. Пороговые уровни включения обоих реле аварийной сигнализации можно устанавливать в пределах всего диапазона значений входного сигнала.

Характеристики

СПЕЦИФИКАЦИЯ: Pусский языкD1053S Спецификация (Pусский) (скачать PDF 454 KB)
Питание 24 В пост. номинальное напряжение (допустимо от 20 до 30 В), защита от обратной полярности, уровень пульсаций 5 В пик.
Потребляемый ток при 24 В 65 мА при выходом сигнале 20 мА и включенных реле.
Рассеиваемая мощность 1.5 Вт при 24 В , вых. сигнале 20 мА и включенных реле.
Максимальная потребляемая мощность 2.1 Вт при напряжении питания 30 В, перегрузке по выходу, включенных реле и подключенном РРС1090.
Изоляция (тестовое напряжение) И.Б. вход / Выход 1500 В; И. Б. вход / Цепи питания 1500 В; Аналог. выход / Выход авар. сигн. 1500 В; Аналог. выход / Цепи питания 500 В; Между выходами авар. сигн. 1500 В; Выход авар. сигн. / Цепи питания 1500 В.
ВХОД 0/4–20 мА (от -4 мА до + 24 мА предельно) от датчика-преобразователя с внешним питанием, падение напряжения 0.5 В; 0/1–5 В или 0/2–10 В (от-2 до +1 2 В предельно).
Время интеграции 100 мсек.
Разрешение 1 мкА для токового входа; 1 мкВ для входа напряжения.
Визуализация 1 мкА для токового входа; 1 мкВ для входа напряжения.
Входной диапазон от - 4 до + 24 мА для токового входа; от - 2 до + 12 В для входа напряжения.
Режим Burnout Включен или выключен. Аналоговый выход может программироваться для обнаружения условий Burnout и перевода выходного сигнала вниз или вверх шкалы.
Диапазон установки порога Burnout нижний и верхний пороги устанавливаются в пределах от - 5 до + 25 мА для токового входа и от - 3 до + 13 В для входа напряжения.
ВЫХОД Ток 0/4–20 мА на нагрузке 600 Ом макс. в режиме источника тока, ток ограничен 22 мА; напряжение 0/1–5 В или 0/2–10 В, ограничено 11 В.
Разрешение 2 мкА для токового выхода или 1 мВ для выхода напряжения.
Передаточная характеристика линейная или инверсная.
Время реакции  50 мсек (при изменении уровня сигнала с 10 до 90%).
Выходные пульсации  20 мВ эфф. на нагрузке 250 Ом.
Аварийная сигнализация Диапазон установки порогов
Задержка переключения от 0 до 1000 сек, с шагом 100 мсек.
Гистерезис от 0 до 5 мА или от 0 до 5 В (точность установки - см. секцию «Вход»).
Выход «сухой» SPST (однополюсный на одно направление) релейный контакт.
Характеристики релейных контактов 2А, 250 В пер., 500 ВА или 2А., 250 В пост, 80 Вт (при резистивной нагрузке).
Эксплуатационные характеристики
Соответствуют номинальным условиям напряжение питания 24 В, сопр. нагрузки 250 Ом, температура окруж. среды 23 ± 1°С.
Вход Погрешность калибровки и нелинейность
Температурная погрешность  ± 2 мкА для токового входа или 1 мВ для входа напряжения на 1°С изменения температуры.
Аналоговый выход Погрешность калибровки
Нелинейность  ± 0.05% от полной шкалы
Влияние напряжения питания  ± 0.05% от полной шкалы при изменении напряжения от минимального до максимального значения.
Влияние сопротивления нагрузки  ± 0.05% от полной шкалы при изменении сопротивления нагрузки от 0 до 100%.
Температурная погрешность  ± 0.01% для нуля и максимального значения диапазона измерения на 1°С изменения температуры.
Соответствует требованиям маркировки CE, директиве АТЕХ 94/9/EC и директиве 89/336/CEE по электромагнитной совместимости.
Условия окружающей среды
Рабочие Диапазон температур от - 20 до + 60 °C, относительная влажность макс. 90 %, без конденсации, до 35 °C.
При хранении Диапазон температур от – 45 до + 80 °C.
