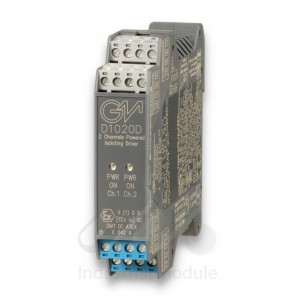

Изолирующий драйвер с питанием от шины D1020D

Заказать в один клик
* Внимание! Мы не работаем с физическими лицами
Цена: по запросу
Артикул: D1020DПодобрать аналог
Производитель: GM International

Общее описание:

Двухканальный драйвер D1020D обеспечивает гальваническую развязку и передачу токовых сигналов 4-20 мА, 0-20 мА от контроллера из безопасной зоны, на нагрузку до 750 Ом, находящуюся в опасной зоне. Высокая нагрузочная способность: 15 В при токе 20 мА в сочетании с низким падением напряжения на входе (1.5 В). Барьер допускают двухстороннюю передачу коммуникационных сигналов для интеллектуальных электропневматических преобразователей. В диапазоне входных сигналов 4-20 мА разомкнутая полевая цепь представляет высокое сопротивление для выходной цепи управляющего устройства. Предназначены для использования в системах, где требуется высокий уровень отказоустойчивости и безопасности (SIL 2).  Каналы полностью независимы.

Характеристики

СПЕЦИФИКАЦИЯ:  Pусский язык  D1020D Спецификация (Pусский) (скачать PDF 323 KB)
Питание 24 В пост. номинальное напряжение (допустимо от 20 до 30 В), защита от обратной полярности, уровень пульсаций 5 В пик-пик.
Потребляемый ток при 24 В и выходном сигнале 20 мА
 95 мА для 2 канального D1020D, 50 мА для одноканального D1020S.
Рассеиваемая мощность
 1.9 Вт для двухканального D1020D и 1.0 Вт для одноканального D1020S при напряжении питания 24 В и выходном сигнале 20 мА.
Максимальная потребляемая мощность
 2.70 Вт для двухканального D1020D и 1.50 Вт для одноканального D1020S при напряжении питания 30 В и перегрузке по выходу.
Изоляция (тестовое напряжение)
 Искробезопасный выход /Вход 1500 В; Между искробезопасными выходами 500 В; Искробезопасный выход / Цепи питания 1500 В; Между входами 500 В; Вход / Цепи питания 500 В.
ВХОД
 0/4-20 мА, падение напряжения на входе 2.0 В, защита от обратной полярности.
ВЫХОД
 0/4-20 мА на нагрузке 750 Ом макс., ток ограничен 23 мА.
Время реакции
 50 мсек (при скачке уровня сигнала с 10 до 90%).
Выходные пульсации
  20 мВ эфф. на нагрузке 250 Ом в диапазоне частот 0.5–40 кГц.
Частотный диапазон
 0.5–40 кГц в пределах 3 дБ в обоих направлениях (HART и более высокоскоростные протоколы).
Эксплуатационные характеристики
Соответствуют номинальным условиям
 напряжение питания 24 В, сопротивление нагрузки 250 Ом, температура окружающей среды 23 ± 1°С.
Погрешность калибровки
  ± 0.1% от полной шкалы.
Нелинейность
  ± 0.05% от полной шкалы.
Влияние напряжения питания
  ± 0.05% от полной шкалы при изменении напряжения от минимального до максимального значения.
Влияние сопротивления нагрузки
  ± 0.05% от полной шкалы при изменении сопротивления нагрузки от 0 до 100%.
Температурная погрешность
  ± 0.01% для нуля и максимального значения диапазона измерения на 1°С изменения температуры.
Соответствие
 Соответствует требованиям маркировки CE, директиве АТЕХ 94/9/EC и директиве 89/336/CEE по электромагнитной совместимости.
Условия окружающей среды
Рабочие
 Диапазон температур от - 20 до + 60 °C, относительная влажность макс. 90 %, без конденсации, до 35 °C.
При хранении
 Диапазон температур от – 45 до + 80 °C.
