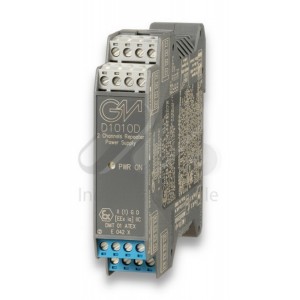

Повторитель источника питания D1010S

Заказать в один клик
* Внимание! Мы не работаем с физическими лицами
Цена: по запросу
Артикул: D1010SПодобрать аналог
Производитель: GM International

ОБЩЕЕ ОПИСАНИЕ:

D1010S - одноканальный повторитель источника питания, обеспечивает полную гальваническую развязку цепей питания постоянного тока для 2–проводных 4—20 мА датчиков-преобразователей, или 3-, 4–проводных 4–20 мА, 0–20 мА датчиков-преобразователей с раздельным питанием, установленных во взрывоопасной зоне, и повторяют их токовый сигнал на нагрузке в безопасной зоне. Допускает двухстороннюю передачу коммуникационных сигналов для интеллектуальных датчиков-преобразователей.

ХАРАКТЕРИСТИКИ

СПЕЦИФИКАЦИЯ:   Pусский языкD1010S Спецификация (Pусский) (скачать PDF 704 KB)
Потребляемый ток при 24 В и выходном сигнале 20 мА 115 мА для 2 канального D1010D, 60 мA для 1 канального D1010S.
Рассеиваемая мощность 1.9 Вт для 2 канального D1010D, 1.0 Вт для 1 канального D1010S при напряжении питания 24 В и выходном сигнале 20 мА.
Макс. потребляемая мощность 3.7 Вт для 2 канального D1010D и 2.0 Вт для 1 канального D1010S при напряжении питания 30 В и коротком замыкании выхода.
Изоляция (тестовое напряжение) Искробезопасный вход / Выход 1500 В; Искробезопасный вход / Цепи питания 1500 В; Между искробезопасными входами 500 В; Между выходами 500 В; Выход / Цепи питания 500 В.
ВХОД: 0/4 - 20 мA (датчик-преобразователь с раздельным питанием, падение напряжения 0.9 В) или 4-20 мA (для 2-проводного датчика ток ограничен 25 mA).
Напряжение в линии датчика-преобразователя  15.0 В при 20 мA, уровень пульсаций 20 мВ эфф. в диапазоне частот 0.5 - 40 KГц.
ВЫХОД 0/4 - 20 мA, на нагрузке 600 Ом макс. в режиме источника тока; V мин = 5 В на нагрузке 0 Ом, V макс = 30 В в режиме приемника тока, ток ограничен 23 мA; или 0/1- 5 В на внутреннем шунте 250 Ом (или 0/ 2 - 10 В на шунте 500 Ом – по заказу).
Время реакции 50 мс (при изменении уровня сигнала с 10 до 90 % ).
Выходные пульсации  20 мВ эфф. на коммуникационной нагрузке 250 Ом в диапазоне частот 0.5 - 40 KГц.
Частотный диапазон 0.5 - 40 KГц в пределах 3 дБ в обоих направлениях (HART и более высокоскоростные протоколы).
